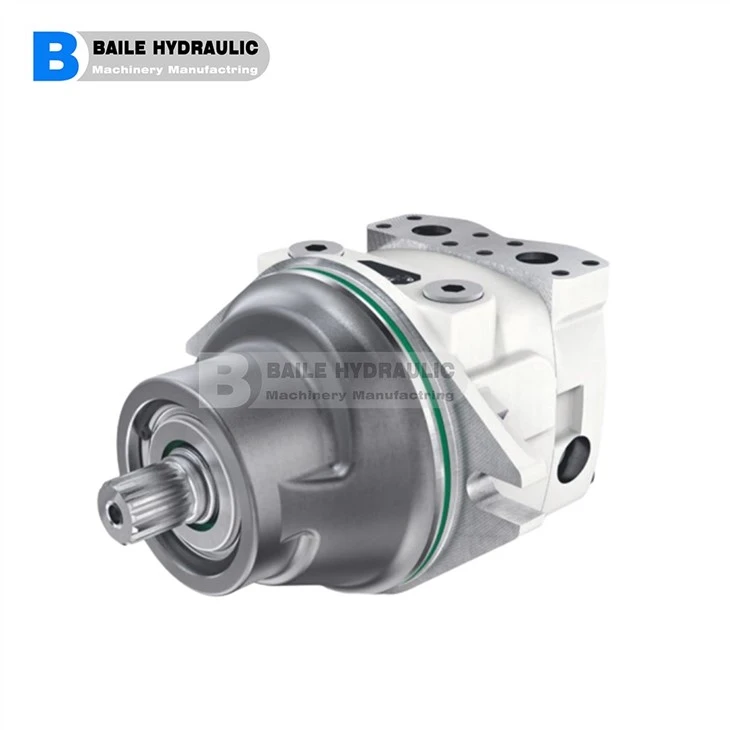

LIEBHERR FMV Motor Plug-in Pemindahan Variabel (Sirkuit Terbuka) FMV75 FMV100 FMV140 FMV165 FMV250

Motor ini terutama ditujukan untuk pemasangan pada penggerak perjalanan mekanis (FAT).Katup rem eksternal dapat dipasang ke port SAE.Kontrol dua titik hidrolikTekanan nominal: 350 bar / Tekanan maksimum: 380 bar Berdasarkan permintaan hingga nom. ukuran 75 : Tekanan nominal: 420 bar / Tekanan maksimum: 450 barUkuran nominal 75 100 140 165 250Perpindahan Vg cm3 75 103.1 141.2 165.8 256.8Max. kecepatan pada Vg maks dan ip=330 bar nmax min-1 3900 3540 3160 3000 2600Maks. kecepatan pada Vg / Vg max=0,65 dan ip=200 bar nmax min-1 5460 4950 4420 4200 3640Aliran pada nmax qvmax L/min 293 365 446 497 668Daya keluaran p=330 bar Pmax kW 161 201 245 274 367Torsi keluaran p=330 bar Tmax Nm 394 542 742 871 1349Dimensi produk* (mm) 75 100 140 165 250Profil poros bergaris (spline internal) DIN 5480 tol. 9H W35x2x16 W35x2x16 W40x2x18 W45x2x21 W50x2x24Pusat diameter A tol. h8 170 190 210 230 260Diameter penghubung sekrup B 202 224 250 280 310Lubang pengikat C 17 21 22 26 26Panjang poros bergaris D 40 40 45 50 63Panjang penyisipan E 92.3 110.5 123 130 137Flensa SAE panjang penghubung F 134.2 140 155 174 188Panjang keseluruhan G 175.2 188.5 199 220 238Port tekanan SAE (6000 psi) 1" 1" 1 1/4" 1 1 /4" 1 1/4"Port kebocoran oli M26x1.5 R 3/4" R 3/4" M33x2 M33x2
