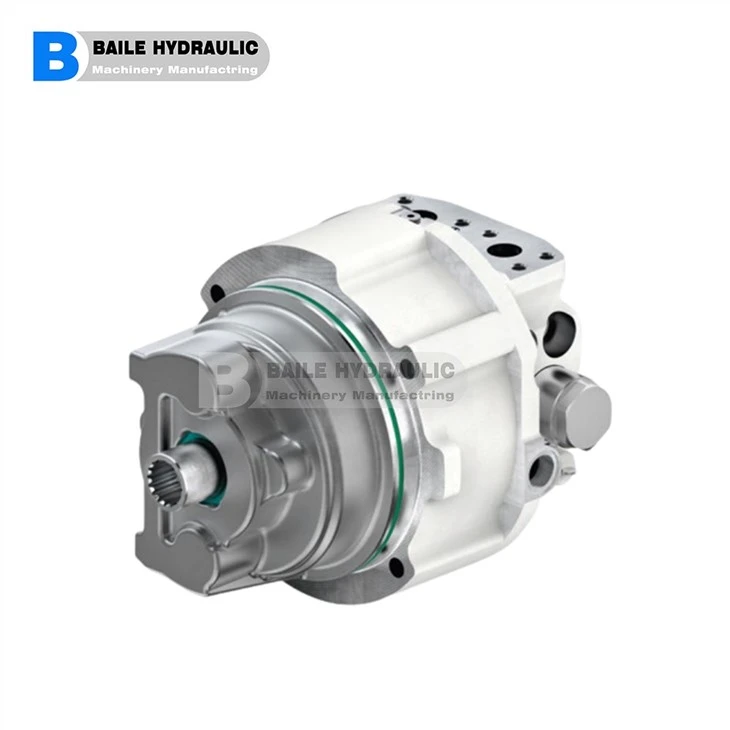

LIEBHERR FMF Plug-in Motor (Perpindahan tetap) FMF25 FMF28 FMF32 FMF45 FMF58 FMF64 FMF90 FMF100 FMF125 FMF165 FMF250

Sirkuit terbuka dan tertutup - Tekanan nominal: 350 bar / Tekanan maksimum: 380 bar Berdasarkan permintaan hingga nom. ukuran 64 : Tekanan nominal: 420 bar / Tekanan maksimum: 450 barUkuran nominal 25 28 32 45 58 64 90 100 125 165 250Perpindahan Vg maks cm3 25 28 31.8 45.6 58.3 64.{{ 11}}.7 103.2 125.7 165.9 256.8Maks. kecepatan pada Vg max dan ip=330 bar nmax min-1 5180 5180 5180 4620 4110 4110 3670 3540 3290 3000 2606Aliran pada nmax qv max L/min 130 145 165 211 240 264 333 365 414 498 669Daya keluaran p=330 bar Pmax kW 71 80 91 116 132 145 183 201 227 274 368Keluaran torsi p=330 bar Tmax Nm 131 147 167 240 306 338 477 542 661 872 1349Profil poros splined DIN 5480 tol. 9g W25x1.25x18 W25x1.25x18 W25x1.25x18 W30x2x14 W35x2x16 W35x2x16 W35x2x16 W40x2x18 W40x2x18 W45x2x21 W50x2x24Pusat diameter A tol. h8 135 135 135 160 170 170 190 190 210 230 260Diameter penghubung sekrup B 160 160 160 200 200 200 224 224 248 280 310Lubang pengikat C 13 13 13 18 17 17 21 21 21 26 26Panjang poros bergaris D 30 30 30 35 40 40 40 45 45 50 55Panjang penyisipan E 88.5 88.5 88.{ {69}}.3 92.3 92.3 110.5 110.5 122.8 130 145Flensa SAE menghubungkan panjang F 179.{{77 }}.5 179.5 192 215 215 234.5 234.5 265 285 309 Panjang keseluruhan G 219.5 223.1 219.5 222 262 256 269.{ {86}}.5 302 331 359 Port tekanan SAE (6000 psi) 1/2" 1/2" 1/2" 3/4" 1" 3/4"atau 1" 1" 1" {{103} }/4" 1 1/4" 1 1/4"Port kebocoran oli M16x1.5 M16x1.5 M16x1.5 M18x1.5 M18x1.5 M18x1.5 M26x1.5 R 3/4" R 3/4" M33x2 M33x2
