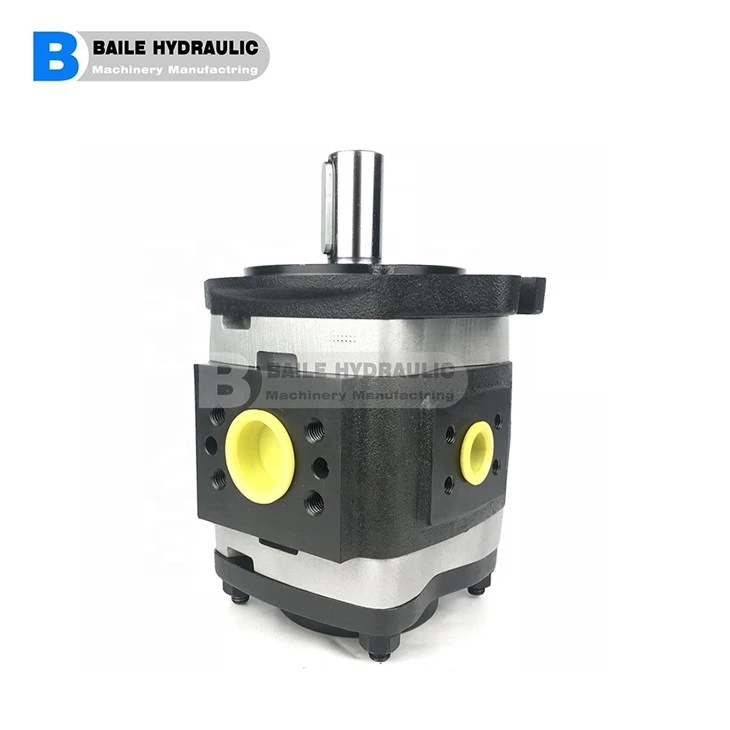

VOITH Pompa Roda Gigi Internal Bertekanan Tinggi Untuk Penggerak Kecepatan Konstan IPVS3-3.5 IPVS3-5 IPVS3-6.3 IPVS3-8

FungsiDengan memutar roda gigi di dalam pompa, fluida bertekanan (biasanya oli hidrolik) ditarik ke dalam rongga antara pinion dan roda gigi internal. Area penampang yang dioptimalkan pada sisi hisap dan juga pada sisi tekanan memungkinkan pengoperasian pada rentang kecepatan yang luas. Dalam arah radial, ruang roda gigi ditutup dengan penyatuan roda gigi dan potongan pengisi. Pada arah aksial, pelat aksial menutup ruang tekanan dengan celah seminimal mungkin. Desain ini meminimalkan kehilangan volume dan meningkatkan efisiensi.1 Poros pinion2 Roda gigi internal3 Pin pengisi4a Pembawa segmen pengisi4b Segmen penyegelan pengisi5 Cakram aksial6 Area tekanan aksial7 Bantalan biasa8 Perumahan9 Bantalan hidrostatik10 Penutup ujung dengan sekrup pemerasJenis pemasangan Flensa lubang SAE; Flensa lubang ISO 3019/1 atau VDMA; ISO 3019/2Pemasangan jalur SAE flensa hisap dan tekanan J 518 C Kode 61.IPVS3-10 IPVS4-13 IPVS4-16 IPVS4-20 IPVS4-25 IPVS{{23 }} IPVS5-32 IPVS5-40 IPVS5-50 IPVS5-64 IPVS6-64 IPVS6-80 IPVS6-100 IPVS6-125 IPVS7-125 IPVS7-160 IPVS7-200 IPVS7-250
